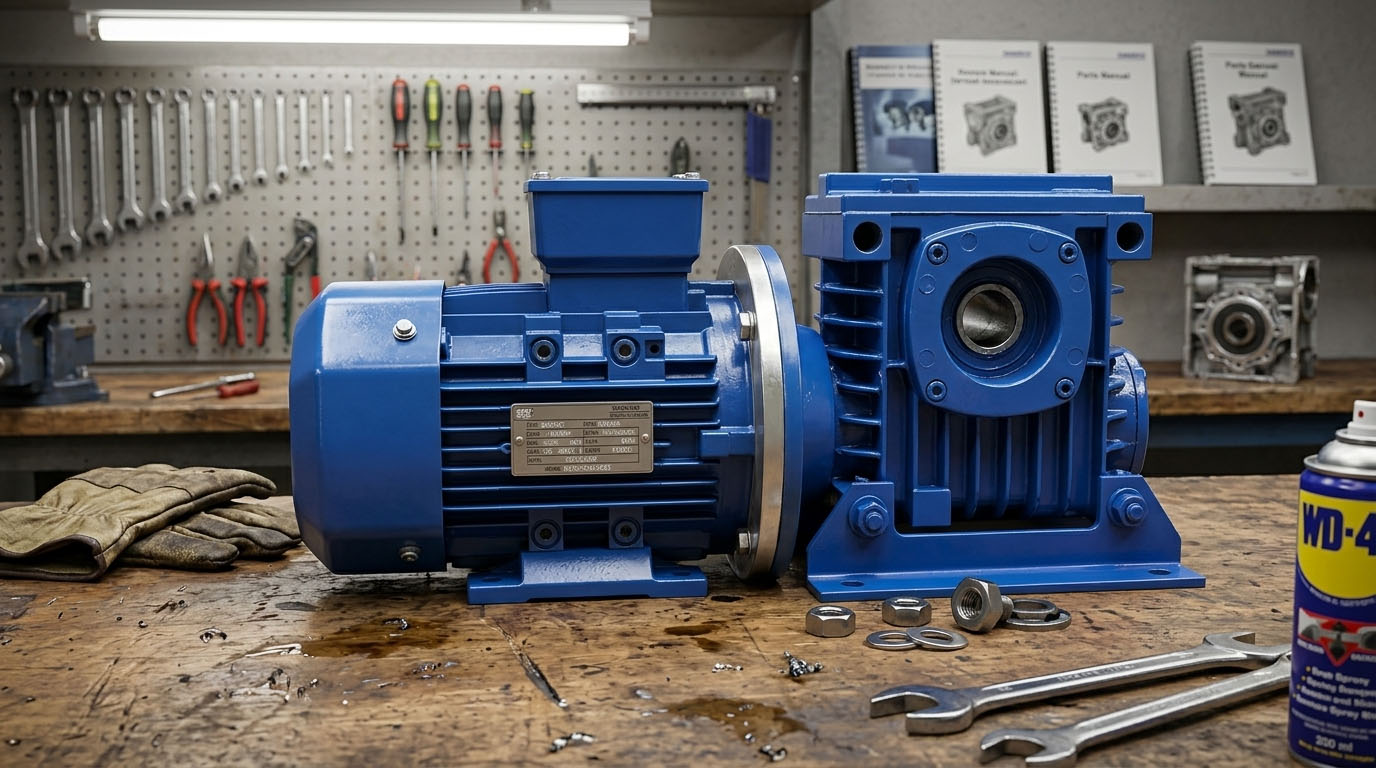

Мотор-редуктор: что это, область применения и характеристики

Содержание

• Введение: зачем нужен редуктор
• Устройство и принцип работы
• Основные типы мотор-редукторов
• Ключевые технические характеристики
• Расчетные формулы и параметры
• Области применения
• Как правильно выбрать модель
• Эксплуатация и обслуживание
• Заключение

Введение: зачем нужен редуктор

В современном мире сложно представить производство или быт без электромеханических приводов. Будь то конвейерная лента на заводе, подъемный кран на стройке или даже механизм регулировки сиденья в автомобиле — везде требуется передача вращения. Однако здесь возникает физическое противоречие: электродвигатели, особенно асинхронные, наиболее эффективны и компактны при высоких оборотах (обычно от 1500 до 3000 об/мин). Но рабочему органу машины часто нужно медленное, но очень мощное вращение.

Прямое подключение двигателя к нагрузке в таких случаях невозможно или крайне неэффективно. Решением этой задачи становится редуктор. Это механическое устройство, которое понижает угловую скорость и одновременно повышает крутящий момент на выходном валу. Когда двигатель и редуктор конструктивно объединены в единый блок, мы получаем мотор-редуктор. Это компактное решение, которое экономит место, упрощает монтаж и повышает надежность всей системы. Классическим примером такого агрегата в отечественном машиностроении является мотор-редуктор МЧ-63, который десятилетиями служит эталоном надежности для червячных передач средней мощности.

Почему же инженеры выбирают именно объединенные конструкции? Все дело в соосности и центровке. При раздельной установке двигателя и редуктора требуется идеальная стыковка валов через муфту. Малейший перекос ведет к вибрациям, разрушению подшипников и быстрому выходу из строя. В мотор-редукторе вал двигателя сразу входит в быстроходную ступень редуктора, что исключает проблемы с центровкой и делает конструкцию более жесткой и долговечной.

Устройство и принцип работы

Чтобы понять, как работает этот агрегат, нужно мысленно разделить его на две функциональные части, хотя физически они находятся в одном корпусе или жестко сцеплены друг с другом.

Электрическая часть

Первая часть — это электродвигатель. Чаще всего используются трехфазные асинхронные двигатели с короткозамкнутым ротором. Они просты, надежны и не требуют сложного обслуживания. Реже встречаются двигатели постоянного тока (для плавной регулировки скорости) или шаговые двигатели (для точного позиционирования). Двигатель преобразует электрическую энергию в механическую, создавая вращение на своем валу с высокой частотой, но с относительно небольшим усилием.

Механическая часть

Вторая часть — собственно редуктор. Это система зубчатых или червячных передач, заключенная в герметичный корпус. Внутри корпуса находятся валы, на которых закреплены шестерни или червяки. Принцип работы основан на законе сохранения энергии (с поправкой на потери трения). Мощность, входящая на быстроходный вал, примерно равна мощности, выходящей с тихоходного вала.

Поскольку мощность равна произведению момента на скорость (P = M * ω), то при снижении скорости вращения (ω) пропорционально возрастает крутящий момент (M). Именно этот эффект усиления усилия и является главной целью использования редуктора.

Корпус мотор-редуктора выполняет несколько важных функций:

• Защита внутренних механизмов от пыли, влаги и механических повреждений.
• Резервуар для смазочных материалов (масла или консистентной смазки).
• Отвод тепла, выделяющегося при трении шестерен.
• Крепежная база для установки на станину машины.

Основные типы мотор-редукторов

Мир мотор-редукторов огромен, и классификация их проводится по нескольким признакам. Самый важный из них — тип механической передачи, используемой внутри.

1. Цилиндрические мотор-редукторы

Это самый распространенный тип. В них используются зубчатые колеса с прямыми, косыми или шевронными зубьями. Оси валов в таких редукторах параллельны друг другу.

Преимущества:

• Высокий КПД (до 98% на одной ступени).
• Способность передавать большие мощности.
• Отсутствие осевых нагрузок на валы (при использовании прямозубых передач).
• Долговечность.

Недостатки:

• Более высокий уровень шума по сравнению с червячными аналогами.
• Габариты могут быть больше при больших передаточных числах.

Цилиндрические редукторы делятся на одноступенчатые, двухступенчатые и трехступенчатые. Чем больше ступеней, тем больше общее передаточное число и ниже выходные обороты.

2. Червячные мотор-редукторы

В основе лежит червячная пара: винт (червяк) и зубчатое колесо. Оси валов перекрещиваются, обычно под углом 90 градусов.

Преимущества:

• Компактность и малый вес.
• Плавность хода и низкий уровень шума.
• Эффект самоторможения (при определенных передаточных числах вал нельзя провернуть вручную со стороны нагрузки, что важно для грузоподъемных механизмов).
• Возможность получения огромных передаточных чисел в одной ступени.

Недостатки:

• Низкий КПД (особенно при больших передаточных числах, может падать до 50-60%).
• Склонность к перегреву из-за высокого трения скольжения.
• Ограничение по передаваемой мощности (обычно до 60 кВт).

3. Планетарные мотор-редукторы

Состоят из центральной солнечной шестерни, сателлитов (планетарных шестерен) и коронной шестерни (эпицикла). Поток мощности здесь делится между несколькими сателлитами.

Преимущества:

• Рекордно высокая плотность мощности (малые габариты при большой мощности).
• Высокий КПД.
• Низкий люфт (важно для робототехники).

Недостатки:

• Высокая стоимость изготовления из-за сложности конструкции.
• Требовательность к качеству сборки и смазки.

4. Волновые мотор-редукторы

Используют деформацию гибкого колеса. Это высокотехнологичные устройства, применяемые в робототехнике и авиации.

Особенности: Огромные передаточные числа в малом объеме, отсутствие люфтов, герметичность. Однако они дороги и имеют ограничения по скорости вращения.

5. Комбинированные типы

Часто в одном корпусе сочетают разные типы передач. Например, червячно-цилиндрический мотор-редуктор. Первая ступень — червячная (для компактности и снижения оборотов), вторая — цилиндрическая (для повышения КПД и передачи момента). Это позволяет нивелировать недостатки каждого типа в отдельности.

Таблица сравнения основных типов

Параметр	Цилиндрический	Червячный	Планетарный
КПД	Высокий (0.95 - 0.98)	Средний/Низкий (0.5 - 0.9)	Высокий (0.95 - 0.97)
Шумность	Средняя/Высокая	Низкая	Низкая
Габариты	Средние	Малые	Минимальные
Стоимость	Средняя	Низкая/Средняя	Высокая
Самоторможение	Нет	Есть (часто)	Нет

Ключевые технические характеристики

При выборе мотор-редуктора инженер оперирует набором конкретных цифр. Понимание этих параметров критически важно для того, чтобы оборудование не сгорело в первую же неделю работы.

Мощность электродвигателя (P)

Измеряется в киловаттах (кВт). Это паспортная мощность установленного двигателя. Важно понимать, что на выходном валу редуктора мощность всегда будет немного меньше из-за потерь на трение. Подбирать двигатель нужно с запасом, обычно на 10-15% больше расчетной мощности нагрузки, чтобы избежать перегрева обмоток.

Частота вращения входного и выходного вала (n)

Входная частота (n1) обычно фиксирована и зависит от двигателя (например, 1400 об/мин для 4-полюсного двигателя). Выходная частота (n2) — это то, сколько оборотов в минуту сделает рабочий вал. Именно эту цифру нужно знать в первую очередь при проектировании механизма.

Передаточное число (i)

Это главный параметр редуктора. Он показывает, во сколько раз редуктор снижает скорость. Если передаточное число равно 10, то двигатель делает 10 оборотов, а выходной вал — только 1. Чем больше передаточное число, тем медленнее крутится вал, но тем больше усилие.

Крутящий момент (T или M)

Измеряется в Ньютон-метрах (Нм). Это сила вращения. Для конвейера, который должен тащить тонну груза, момент важнее, чем скорость. Редукторы подбираются именно по допустимому крутящему моменту на тихоходном валу. Превышение этого параметра ведет к поломке зубьев шестерен или валов.

Коэффициент полезного действия (КПД или η)

Показывает эффективность передачи энергии. Для цилиндрических редукторов он высок, для червячных — зависит от передаточного числа. Низкий КПД означает, что значительная часть энергии превращается в тепло, что требует установки дополнительных радиаторов или вентиляторов охлаждения.

Сервис-фактор (f.s.)

Это коэффициент запаса прочности. Он учитывает характер нагрузки. Если механизм работает равномерно (например, вентилятор), сервис-фактор может быть 1.0. Если есть ударные нагрузки, вибрации или частые пуски-остановки (дробилка, подъемник), сервис-фактор должен быть 1.5 и выше. Фактический момент нагрузки умножают на этот коэффициент при подборе.

Расчетные формулы и параметры

Для тех, кто хочет глубже понять физику процесса, приведем основные формулы, связывающие характеристики мотор-редуктора.

Расчет передаточного числа

Передаточное число определяется отношением частоты вращения входного вала к частоте вращения выходного вала:

i = n1 / n2

Где:

• i — передаточное число;
• n1 — обороты входного вала (двигателя), об/мин;
• n2 — обороты выходного вала, об/мин.

Также передаточное число можно найти через количество зубьев шестерен (для одноступенчатой передачи):

i = Z2 / Z1

Где Z2 — число зубьев ведомого колеса, Z1 — число зубьев ведущей шестерни.

Расчет крутящего момента

Крутящий момент на выходном валу можно рассчитать, зная мощность двигателя и выходные обороты:

T2 = (9550 * P1 * i * η) / n1

Или более простая формула через выходную мощность:

T2 = (9550 * P2) / n2

Где:

• T2 — крутящий момент на выходном валу, Нм;
• P1 — мощность двигателя, кВт;
• P2 — мощность на выходе, кВт;
• η — общий КПД редуктора;
• 9550 — постоянный коэффициент перевода единиц.

Окружная скорость

Важный параметр для выбора типа смазки и класса точности шестерен:

v = (π * d * n) / 60000

Где:

• v — окружная скорость, м/с;
• d — делительный диаметр шестерни, мм;
• n — частота вращения, об/мин.

Области применения

Мотор-редукторы являются универсальными узлами, и сфера их использования охватывает практически все отрасли человеческой деятельности.

Промышленное производство

Это основной потребитель. Здесь мотор-редукторы приводят в движение:

• Конвейерные линии: ленточные, цепные, роликовые транспортеры. Здесь важна надежность и возможность длительной непрерывной работы.
• Смесители и мешалки: в химической и пищевой промышленности. Требуется высокий крутящий момент для перемешивания вязких сред.
• Упаковочное оборудование: дозаторы, закаточные машины. Важна точность позиционирования.
• Станки: приводы подач, шпинделей (хотя здесь чаще используются вариаторы или прямые приводы, редукторы тоже находят применение).

Строительство и ЖКХ

В этой сфере условия эксплуатации часто экстремальные (пыль, влага, перепады температур).

• Грузоподъемные механизмы: лебедки, тали, краны-балки. Здесь критически важно свойство самоторможения червячных редукторов для безопасности грузов.
• Вентиляция: приводы заслонок и вентиляторов в системах кондиционирования.
• Насосные станции: приводы шнековых насосов для перекачки сточных вод.

Сельское хозяйство

Аграрная техника работает с большими нагрузками и абразивными материалами.

• Зерноочистительные машины.
• Приводы доильных аппаратов.
• Шнековые транспортеры для кормов.

Пищевая промышленность

Здесь к мотор-редукторам предъявляются особые требования по гигиене. Корпуса должны быть из нержавеющей стали, а смазка — пищевой, чтобы исключить загрязнение продукта в случае разгерметизации.

Бытовая техника и автоматика

Маломощные мотор-редукторы (часто планетарные или шестеренчатые) стоят в:

• Электромясорубках.
• Автоматических воротах.
• Жалюзи и рольставнях.
• Роботах-пылесосах (привод колес).

Как правильно выбрать модель

Ошибка при выборе мотор-редуктора может стоить дорого: от простоя производства до поломки дорогостоящего оборудования. Алгоритм подбора выглядит следующим образом:

Шаг 1. Сбор исходных данных

Вам необходимо знать:

• Требуемую скорость вращения выходного вала (об/мин).
• Требуемый крутящий момент (Нм) или мощность на валу.
• Режим работы (сколько часов в сутки работает механизм).
• Количество пусков в час (частые пуски греют двигатель).
• Условия окружающей среды (температура, запыленность, влажность).

Шаг 2. Определение типа редуктора

Если нужен высокий КПД и большая мощность — выбирайте цилиндрический. Если важна компактность, низкая скорость и самоторможение — червячный. Если место ограничено, а нагрузка высокая — планетарный.

Шаг 3. Проверка по каталогу

Производители выпускают каталоги, где для каждой модели указаны допустимые моменты. Найдите модель, у которой номинальный момент (T2N) больше вашего расчетного момента с учетом сервис-фактора.

Формула проверки:

T2N >= T2расч * f.s.

Шаг 4. Проверка тепловая

Особенно важно для червячных редукторов. Нужно убедиться, что редуктор не перегреется при длительной работе. Если расчетная температура масла превышает 80-90 градусов, потребуется модель с вентилятором охлаждения или змеевиком для воды.

Шаг 5. Монтажное исполнение

Обратите внимание на расположение валов. Они могут быть:

• Горизонтальными.
• Вертикальными (вверх или вниз).
• Под углом.

Также важен способ крепления: на лапах (фланец на корпусе) или фланцевое (фланец на двигателе или выходном валу). Неправильный выбор монтажа может сделать установку невозможной без переделки конструкции станка.

Эксплуатация и обслуживание

Мотор-редуктор — изделие надежное, но оно не любит небрежного отношения. Соблюдение простых правил эксплуатации продлит его жизнь на десятилетия.

Смазка

Это "кровь" редуктора. В редукторах малого размера часто используется пожизненная смазка. В мощных промышленных моделях масло нужно менять.

• Первая замена: Обычно через 200-300 часов работы (период обкатки), чтобы удалить продукты приработки металла.
• Последующие замены: Каждые 2000-5000 часов, в зависимости от условий работы.
• Контроль уровня: Регулярно проверяйте уровень масла через смотровое окошко или щуп. Недостаток масла ведет к задирам шестерен, избыток — к перегреву и выбросу масла через сальники.

Температурный режим

Следите за нагревом корпуса. Если редуктор горячий настолько, что на нем нельзя удержать руку (выше 80-90 °C), это тревожный сигнал. Причины могут быть в переливе масла, неправильном подборе вязкости, перегрузке или неисправности системы охлаждения.

Вибрация и шум

Появление постороннего стука, воя или сильной вибрации говорит о разрушении подшипников или зубьев. Эксплуатацию в таком режиме нужно немедленно прекратить.

Крепеж

Под действием вибрации болты крепления могут ослабнуть. Раз в полгода рекомендуется проводить протяжку крепежных соединений.

Типичные ошибки при эксплуатации

1. Использование в качестве тормоза. Нельзя останавливать вал редуктора, пока двигатель включен (если нет специального тормоза на двигателе). Это приводит к мгновенному срезу шестерен.
2. Работа в режиме частых реверсов. Стандартные редукторы не всегда рассчитаны на постоянную смену направления вращения. Для таких задач нужны специальные исполнения.
3. Игнорирование радиальных нагрузок. На выходной вал нельзя вешать слишком тяжелые шкивы или звездочки без учета допустимой консольной нагрузки. Вал может просто согнуться или сломаться.

Заключение

Мотор-редуктор — это не просто кусок металла с шестеренками, а высокоточный инженерный узел, от которого зависит эффективность всего механизма. Правильный выбор типа передачи, грамотный расчет нагрузок и своевременное обслуживание позволяют этому устройству работать годами без сбоев.

Рынок предлагает огромное разнообразие моделей: от миниатюрных редукторов для бытовой техники до гигантских промышленных агрегатов весом в несколько тонн. Понимание принципов их работы, описанных в этой статье, поможет вам избежать ошибок при проектировании и эксплуатации, сэкономив время и деньги. Помните, что надежность системы всегда определяется надежностью ее самого слабого звена, и в механическом приводе этим звеном часто становится именно редуктор.

Технологии не стоят на месте: современные мотор-редукторы становятся компактнее, тише и эффективнее. Использование новых материалов для шестерен, совершенных смазок и прецизионных подшипников позволяет выжимать максимум из каждого киловатта мощности двигателя. Инвестиция в качественный мотор-редуктор — это вклад в стабильность вашего производства.
